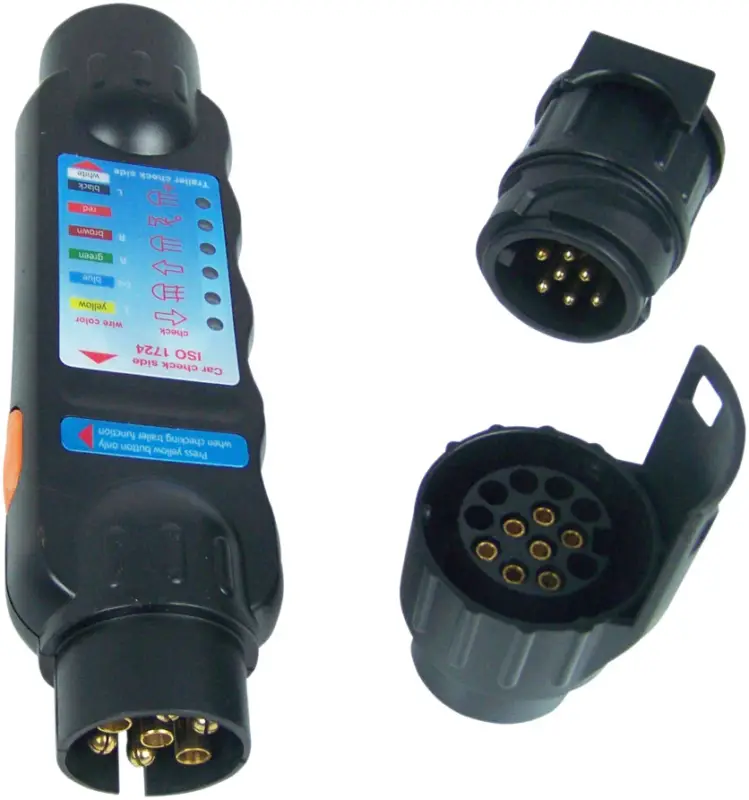

Ultimissimo Modello Tester LED per luci veicoli Berger & Schröter 7 / 13 poli

Descrizione

Questo tester LED testa tutte le funzioni di illuminazione stradale sulle prese e sulle spine del rimorchio del veicolo
Il display a LED mostra il rispettivo colore del cavo difettoso. Testa tutte le prese e spine a 7 poli e, tramite i due adattatori in dotazione, tutte le prese e spine a 13 poli in funzione 7 poli
Entrambi gli adattatori possono essere utilizzati anche tra un veicolo trainante a 13 poli e un rimorchio a 7 poli e viceversa.
Consumo di energia tramite batteria a blocco da 9 V
(non incluso nella fornitura)
Applicazione:

• Inserire il tester nella presa del veicolo. Se il veicolo è dotato di una presa a 13 pin, inserire l’adattatore (con coperchio) nel mezzo.
• Accendere l’accensione e testare tutte le funzioni con l’aiuto di una seconda persona
  test. Se la presa è assegnata correttamente, la luce si accende
  il display corrispondente (quando lampeggia, anche il display lampeggia).

Prova del connettore del rimorchio:

• Inserire la batteria da 9 V nel vano batteria del tester con la polarità corretta.
• Inserire il tester sul connettore del rimorchio. Se necessario, inserite l’adattatore a 13 pin (senza coperchio) nel mezzo.
• Premere il pulsante giallo di prova. Se il rimorchio è dotato di tutte le funzioni (lampeggiante, luci posteriori e del freno, retronebbia)
  equipaggiato, tutti e 6 gli indicatori devono accendersi mentre si preme il pulsante di prova. Si prega di notare che non tutti
  Se il rimorchio è dotato di un faro antinebbia posteriore.
  Allora il relativo indicatore (blu) non si accende.

Istruzioni per la risoluzione dei problemi:

• I colori dietro gli indicatori mostrano il colore standard del cavo rispettivo.
• Se nessun indicatore si accende durante il test, il cavo di terra è di solito interrotto. Quando si prova il rimorchio, controllare se il
  Se la batteria da 9 V è piena, sostituirla.
• Se mancano singoli indicatori, controllare le lampadine corrispondenti e il loro cablaggio.
• Pulire i contatti della spina/presa (renderli brillanti) e controllare la tenuta delle viti di contatto nella spina/presa.

Utilizzare gli adattatori per abbinare il veicolo e il rimorchio:
Gli adattatori possono anche essere utilizzati per adattarsi tra diversi sistemi sul veicolo e sul rimorchio. Semplicemente
inserire il rispettivo adattatore tra la presa del veicolo e la spina del rimorchio.
